EdmoLift C-serien lågbyggda lyftbord

EdmoLift C-seriens lågbyggda lyftbord för säker pallhantering

Ett lågbyggt lyftbord gör det enklare att föra upp pallar, komponenter och andra tunga laster till en praktisk arbetshöjd. EdmoLift C-serien kombinerar 1 000 kg kapacitet med en lägsta höjd på endast 85 mm. Därför kan lyftbordet installeras ovanpå ett befintligt golv utan att en inbyggnadsgrop behöver anläggas. Det ger en enkel lösning när arbetsplatsen ska förbättras utan omfattande ingrepp i golvet.

Serien omfattar ett U-format lyftbord och två modeller med hel bordsskiva. Alla tre är stationära, elektrohydrauliska lyftbord med enkelsax. De har samma kapacitet, lyftrörelse och lyfttid men olika bordsskivor. Valet kan därför göras utifrån hur lasten förs fram, vilket lastunderlag som används och hur mycket utrymme som finns vid arbetsplatsen.

Låg profil utan inbyggnadsgrop

Den låga konstruktionen är central för dessa modeller. När bordet är helt nedsänkt är höjden 85 mm. Lyftrörelsen är 715 mm, vilket ger en högsta bordshöjd på 800 mm. Lastens egen höjd tillkommer och bör tas med när lämplig arbetsnivå bedöms.

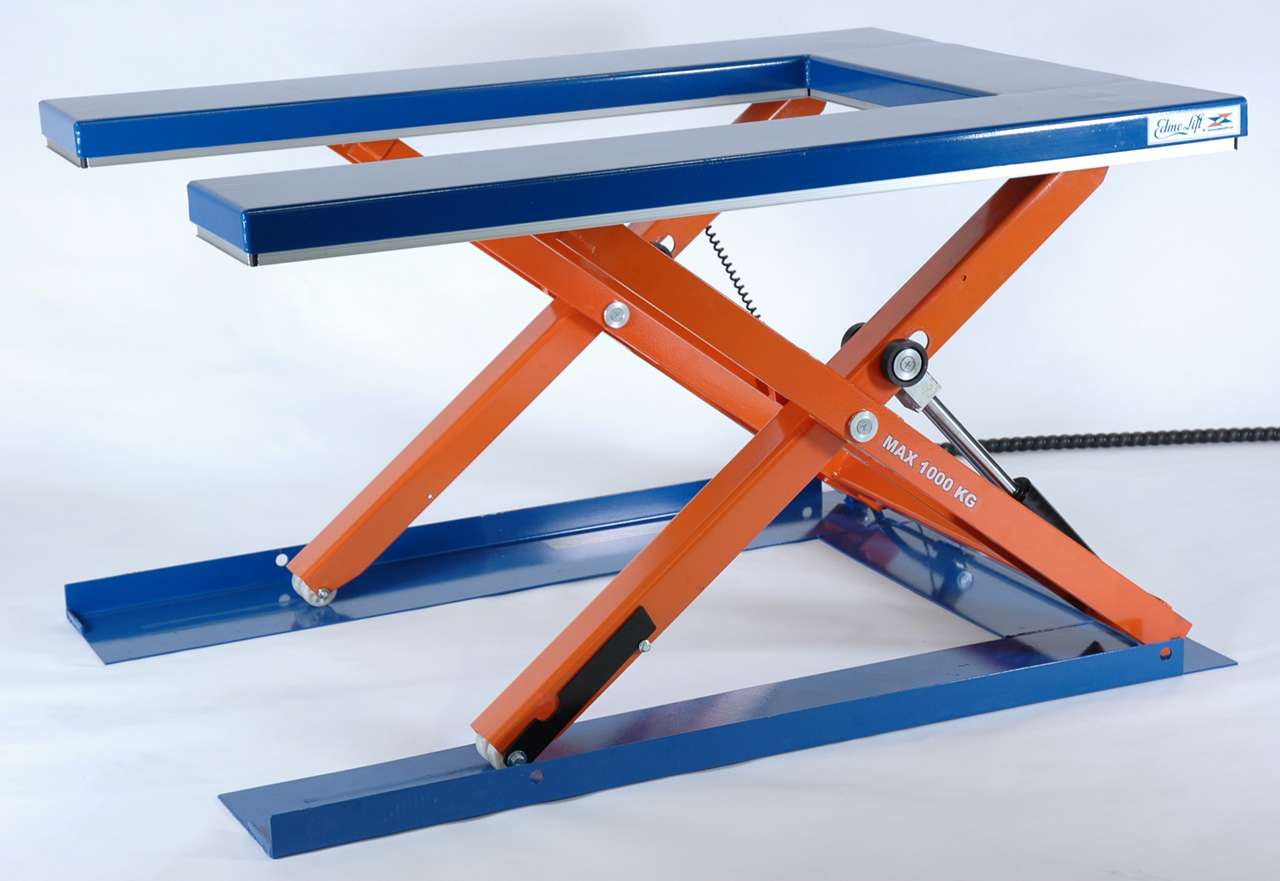

CUB 1000 – U-format lyftbord för pallvagn

Modellen CUB 1000 är avsedd för pallhantering med pallvagn. Den U-formade bordsskivan lämnar plats för pallvagnens gafflar och hjulunderrede. Operatören kan köra in pallen i öppningen, sänka den på bordets bärande delar och dra ut pallvagnen. Någon uppkörningsramp behövs inte för detta arbetssätt.

Det U-formade lyftbordet passar när standardpallar återkommande ska flyttas mellan golvnivå och en arbetsstation. Bordsskivan är 1 450 mm lång och 1 085 mm bred. Innan modellen väljs bör pallens mått, pallvagnens yttermått och gafflarnas placering kontrolleras mot bordets öppning. Lasten ska vila stabilt på de bärande ytorna innan lyftet startas.

CCB 1000 och CCB 1000B – lågbyggda lyftbord med hel bordsskiva

CCB 1000 och CCB 1000B har en sammanhängande, rektangulär bordsskiva. Utförandet ger ett plant stöd för exempelvis lådor, behållare, komponenter och andra lastbärare som kräver en hel yta. CCB 1000 har en bordsskiva på 1 500 × 800 mm. CCB 1000B har samma längd men är 1 000 mm bred och ger därmed mer stödyta för bredare gods.

En hel bordsskiva ger andra möjligheter än ett U-bord, men den påverkar också inmatningen. Om en pall eller hjulburen last ska köras upp med pallvagn behövs en lämplig uppkörningsramp. Modellen bör därför väljas utifrån både lastens mått och hur godset kommer fram till lyftbordet. Om pallvagnen ska kunna köra direkt in i bordet är CUB 1000 det avsedda alternativet.

Tekniska data

Samtliga modeller har ett elektrohydrauliskt lyftsystem med 0,95 kW motoreffekt. Lyfttiden är 13 sekunder. Enkelsaxkonstruktionen ger en rak vertikal rörelse inom det angivna lyftområdet. Den pulverlackerade ytan är avsedd för krävande materialhantering i lager, verkstad och industri.

Säkerhetsfunktioner enligt SS-EN 1570-1

EdmoLift C-seriens lågbyggda lyftbord är CE-märkta och uppfyller SS-EN 1570-1. Konstruktionen omfattar flera funktioner för kontrollerad drift och säkert underhåll:

• 24 V DC-styrsystem med dödmansgrepp kräver aktiv manövrering under rörelsen.
• Överbelastningsskydd skyddar systemet om belastningen blir för hög.
• Elektriska slangbrottsventiler ingår i lyftbordens hydraulsystem.
• Mekaniska servicespärrar används för att säkra bordet vid service och underhåll.
• Justerbar säkerhetsram finns runt bordsskivans fyra sidor.
• IP54-klassat elsystem och klämskyddsavstånd mellan rörliga delar ingår i konstruktionen.
