Gavel till lagerhylla i metall

Gavel till lagerhylla i metall

En lagerhylla behöver gavlar som passar både utrymmet och lasten. Den här gaveln utgör hyllans bärande sida och används tillsammans med bärbalkar i passande längd. Med olika höjder och djup går det att anpassa hyllkonstruktionen till det gods som ska förvaras. Gaveln levereras som ett monteringspaket med stolpar, stag, fötter och fästdelar.

Produkten är avsedd som en del av den aktuella hyllkonstruktionen. Välj bärbalkar och övriga delar som hör till samma system. Gavelns fästpunkter gör det möjligt att montera bärbalkarna på önskade höjder. Det ger utrymme att planera avståndet mellan hyllnivåerna utifrån föremålens storlek och hur lagret används.

Välj höjd och djup för lagerhyllan

• Gaveln finns i tre höjder: 2000, 2500 och 3000 mm.
• Tillgängliga djup är 400, 500, 600, 800 och 1000 mm.

Valet av djup påverkar hur mycket plats det finns för godset på varje nivå. Höjden påverkar i sin tur hur hyllan kan planeras i förhållande till lokalens fria höjd och den förvaring som behövs.

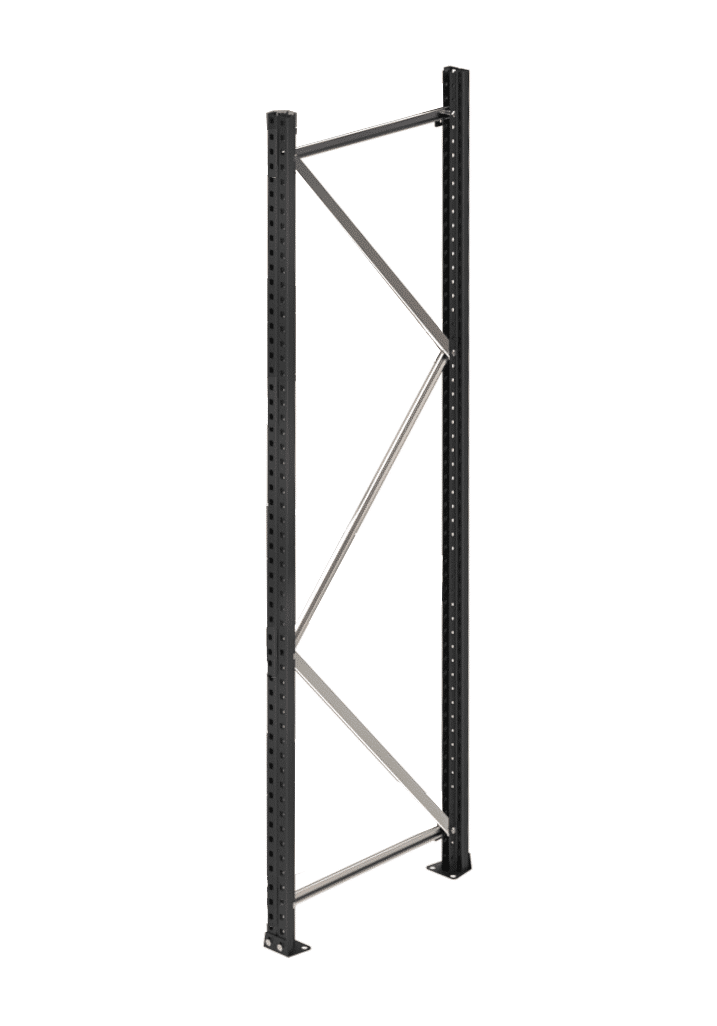

Stolpar och stag i stål

Gavelns stolpar är tillverkade av pulverlackerat stål i färgen RAL 7016. Stolparnas materialtjocklek är 1,5 mm. De horisontella och diagonala stagen är av elförzinkat stål. Stagen håller ihop gavelns stolpar och ingår i den konstruktion som ger hyllan dess form.

Den öppna gaveln gör det möjligt att se igenom hyllans sida. Den består av stolpar och stag i stället för en täckt sidopanel. Bärbalkarna kan fästas på olika höjder i stolparna.

Sektionsbelastning vid olika höjd på första bärbalksplanet

Tabellen visar den angivna sektionsbelastningen i förhållande till höjden från golvet till det första bärbalksplanet. Värdena gäller sektionen, inte ett enskilt hyllplan eller en enskild bärbalk. Belastningen minskar i den angivna tabellen när den första nivån placeras högre upp.

Leverans och montering av hyllgaveln

Gaveln levereras som ett komplett monteringspaket för själva gaveln. Paketet innehåller bultar, muttrar, horisontella stag, diagonala stag och fötter. Stagen monteras mellan stolparna. Enligt produktuppgifterna kan monteringen utföras utan specialverktyg.

Fötterna är försedda med hål som gör det möjligt att förankra hyllan i golvet. Anpassa monteringen och eventuell golvförankring efter hyllans planerade användning och platsens förutsättningar. Fästpunkterna i stolparna ger möjlighet att välja höjd för bärbalkarna. Det är praktiskt när gods med olika höjd ska få plats i samma hyllsektion.

Tekniska data

• Höjd: 2000, 2500 eller 3000 mm
• Djup: 400, 500, 600, 800 eller 1000 mm
• Stolpar: pulverlackerat stål, RAL 7016
• Horisontella och diagonala stag: elförzinkat stål
• Stolparnas materialtjocklek: 1,5 mm
• Fötter med hål för möjlig förankring i golvet

Behöver du hjälp att välja mått eller planera lagerhyllan? Kontakta vår försäljning på myynti@thtt.fi eller ring +358 2 431 0400 vardagar kl. 8–16. Du kan också kontakta oss via chatten.
