Kito Erikkila svängkranar

Kito Erikkila svängkranar för lyft inom ett avgränsat arbetsområde

När en last ofta ska lyftas vid samma arbetsstation är det viktigt att lyftanordningen når dit arbetet faktiskt sker. En Kito Erikkila svängkran låter användaren förflytta lyftanordningen längs en arm och vrida armen mellan olika positioner. På så sätt kan lasten hanteras inom kranens arbetsområde, exempelvis mellan ett materialbord och en monteringsplats. Konstruktionen passar för återkommande lyft inom produktion, verkstad och underhåll, där samma moment utförs under arbetsdagen.

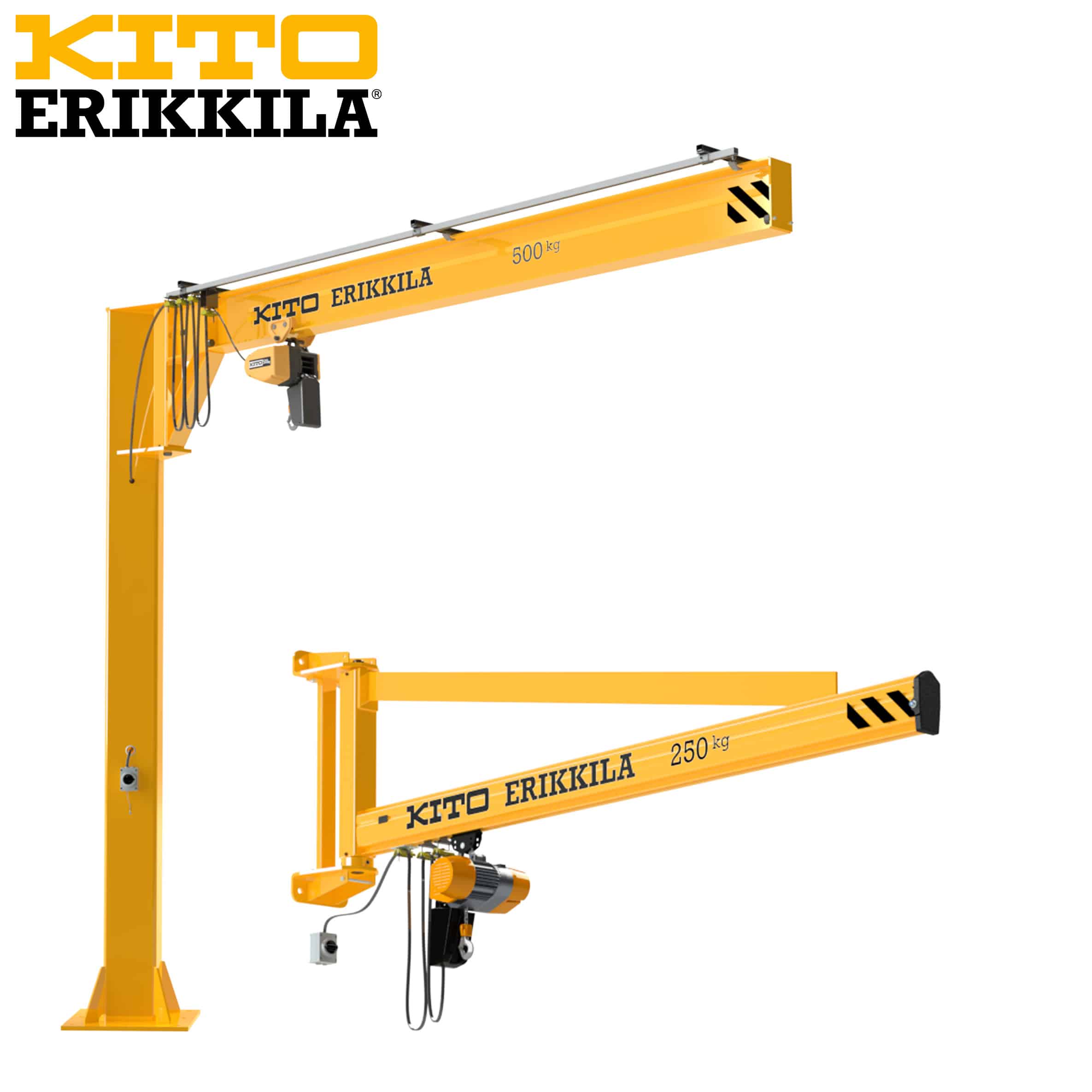

Svängkranen finns för väggmontage och för montering på en egen pelare. Båda lösningarna bygger på samma princip: armen svänger kring sin infästning, medan en åkvagn rör sig längs profilen. Den valda telfern sköter själva lyftrörelsen. Kombinationen av svängning, förflyttning längs armen och lyft gör det möjligt att flytta en last mellan punkter som ligger inom den valda kranens räckvidd.

Väggsvängkran när arbetsstationen ligger nära väggen

En väggsvängkran fästs i en lämplig vägg eller byggnadspelare. Eftersom kranen inte behöver en egen pelare på golvet kan ytan under och intill arbetsstationen användas för andra delar av arbetet. Det kan vara en fördel när en produktionslinje redan har fasta maskiner eller när gångutrymmet är begränsat. Placeringen av infästningen bestämmer var armen börjar och vilka punkter som kan nås.

För en väggmonterad svängkran är svängvinkeln normalt upp till 180°. I vissa installationer kan den vara större, men den faktiska vinkeln beror på infästningen och omgivningen. När ett väggalternativ väljs behöver därför både armens längd och det fria utrymmet runt svängrörelsen tas med i planeringen.

Pelarsvängkran för en fristående lyftpunkt

En pelarsvängkran monteras på en egen, golvförankrad pelare. Den kan placeras vid en arbetsstation där en vägginfästning inte passar eller där lyftområdet behöver utgå från en punkt inne i lokalen. Pelaren och armen bildar då en fast lyftplats. Denna placering gör det möjligt att planera arbetsflödet kring kranens räckvidd.

Pelarmonterade utföranden kan ha en svängvinkel på upp till 270°. Det ger möjlighet att nå flera punkter runt pelaren, förutsatt att installationen och omgivningen tillåter rörelsen. Vid val av placering behöver man se till var lasten ska tas upp, var den ska lämnas och vilka hinder som finns i området.

Arm, åkvagn och telfer arbetar tillsammans

Armen kan utföras med en profil i stål eller aluminium. Längs profilen går en åkvagn som bär den valda lyftanordningen. Åkvagnen är utformad för lågt rullmotstånd, vilket underlättar förflyttningen längs armen när lasten ska positioneras. Kranens lager bidrar till en jämn svängrörelse.

Svängkranar för lokaler med låg takhöjd

I lokaler med begränsat utrymme ovanför arbetsplatsen finns särskilda svängkranar med låg bygghöjd. De är avsedda för lyft där en vanlig konstruktion skulle ta för mycket plats på höjden. Sådana utföranden finns både för vägg och pelare samt med profiler i stål eller aluminium. De har egna gränser för kapacitet och mått, som behöver kontrolleras för den modell som väljs.

Tillval för rörelse och strömförsörjning

En svängbegränsare kan användas för att avgränsa armens svängrörelse. Den är relevant när kranen inte ska vridas genom hela den möjliga vinkeln, exempelvis för att hålla svängområdet inom den planerade arbetsytan. En begränsad svängvinkel ändrar var kranen kan nå, så start- och slutpunkter för lyften bör vara kända innan arbetsområdet bestäms.

Profilmaterial och RAL-kulör kan anpassas enligt de alternativ som finns för respektive utförande.
