U-format lyftbord 1000 kg

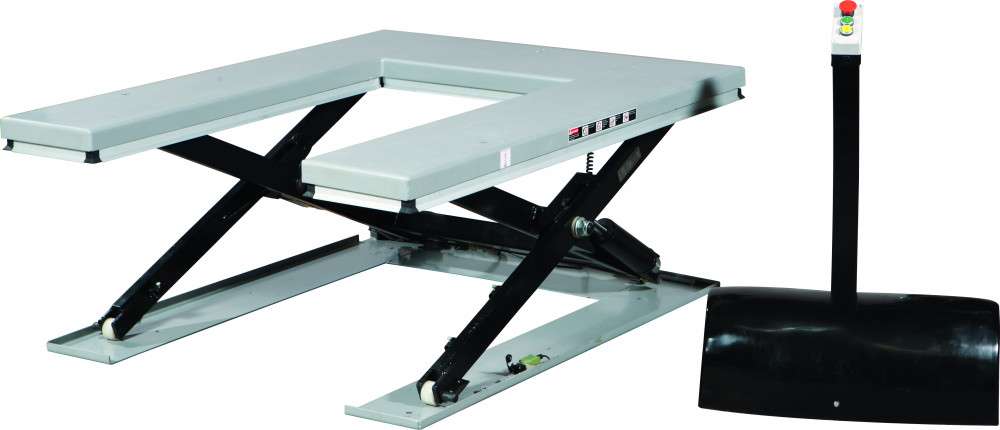

Lågbyggt U-format lyftbord för pallhantering

Detta lågbyggda U-formade lyftbord är ett stationärt saxlyftbord utvecklat för hantering av lastpallar med en vanlig pallyftare. Konstruktionen passar verksamheter där gods behöver lyftas mellan golvnivå och en högre arbetsnivå i samband med materialhantering, plockning, packning eller intern förflyttning. Med en lyftkapacitet på 1000 kg kan bordet användas för tunga pallaster inom det angivna kapacitetsområdet.

U-formad lastyta ger plats för pallyftaren

Den U-formade lastytan är utformad för pallhantering med pallyftare. När lyftbordet står i sitt lägsta läge kan pallen köras in över bordet. Pallyftarens gafflar och hjul får plats i den öppna delen av U-formen. När pallen har sänkts ned på lastytan kan pallyftaren dras ut innan lasten höjs. Därmed behövs ingen separat uppkörningsramp för att placera lasten på bordet. Den fria bredden i U-öppningen är 590 mm. Kombinationen av en öppen mittdel och två bärande sidor gör detta U-lyftbord särskilt inriktat på hantering av pallat gods.

Låg bygghöjd utan ramp eller golvgrop

Lyftbordets lägsta höjd är endast 85 mm. Den låga profilen gör att en pall kan köras in med en vanlig pallyftare utan att bordet behöver sänkas ned i en installationsgrop. Ingen ramp krävs heller. Det förenklar placeringen på lagret och gör det lättare att ta hänsyn till bordet när en arbetsyta eller ett materialflöde planeras. Eftersom installationen inte kräver en golvgrop kan det lågbyggda U-bordet även vara ett alternativ när ingrepp i golvet ska undvikas.

Lyftkapacitet 1000 kg och lyfthöjd 85–860 mm

Lyftkapaciteten är 1000 kg. Lasten ska därför alltid ligga inom bordets angivna kapacitet. Lyftområdet sträcker sig från 85 till 860 mm, vilket ger möjlighet att höja pallen från den låga inmatningsnivån till en högre nivå för fortsatt hantering. Ett hydrauliskt lyftbord kan på så sätt bidra till att minska behovet av arbete nära golvet när material tas från eller placeras på en pall.

Den justerbara höjden är användbar när samma pall ingår i flera arbetsmoment. Lasten kan höjas i takt med att material plockas, fylls på eller flyttas vidare. Bordet är dock inte en transportvagn. Det är ett stationärt lyftbord som samverkar med en separat pallyftare vid in- och utmatning av lasten.

Stålkonstruktion för krävande materialhantering

Bordet är tillverkat av stålplåt och konstruerat för tung användning. Det gör lyftbordet lämpat för materialhantering i exempelvis lager- och logistikverksamhet där pallar behöver lyftas regelbundet. Den robusta konstruktionen kombineras med en U-formad lastyta som är avsedd för just pallhantering.

Separat hydraulaggregat med IP54

Det elektrohydrauliska lyftbordet har ett separat hydraulaggregat som placeras bredvid bordet. Aggregatet har kapslingsklass IP54. Den separata placeringen behöver tas med i planeringen av arbetsytan, både för att ge aggregatet en lämplig plats och för att hålla vägen för pallhanteringen fri. Lyftmotorn har en effekt på 1,1 kW vid 380 V och 50 Hz. U-lyftbordet ansluts till 3-fas, 380 V/16 A.

Tekniska data

• Lyftkapacitet: 1000 kg
• Lastytans mått: 1450 x 1140 mm
• Lyfthöjd, min.–max.: 85–860 mm
• Bottenramens mått: 1076 x 1330 mm
• Fri bredd i U-öppningen: 590 mm
• Lyftmotor: 380 V / 50 Hz, 1,1 kW
• Elanslutning: 3-fas, 380 V/16 A
• Hydraulaggregat: separat enhet, IP54
• Standarder: EN 1570-1 och ANSI/ASME
