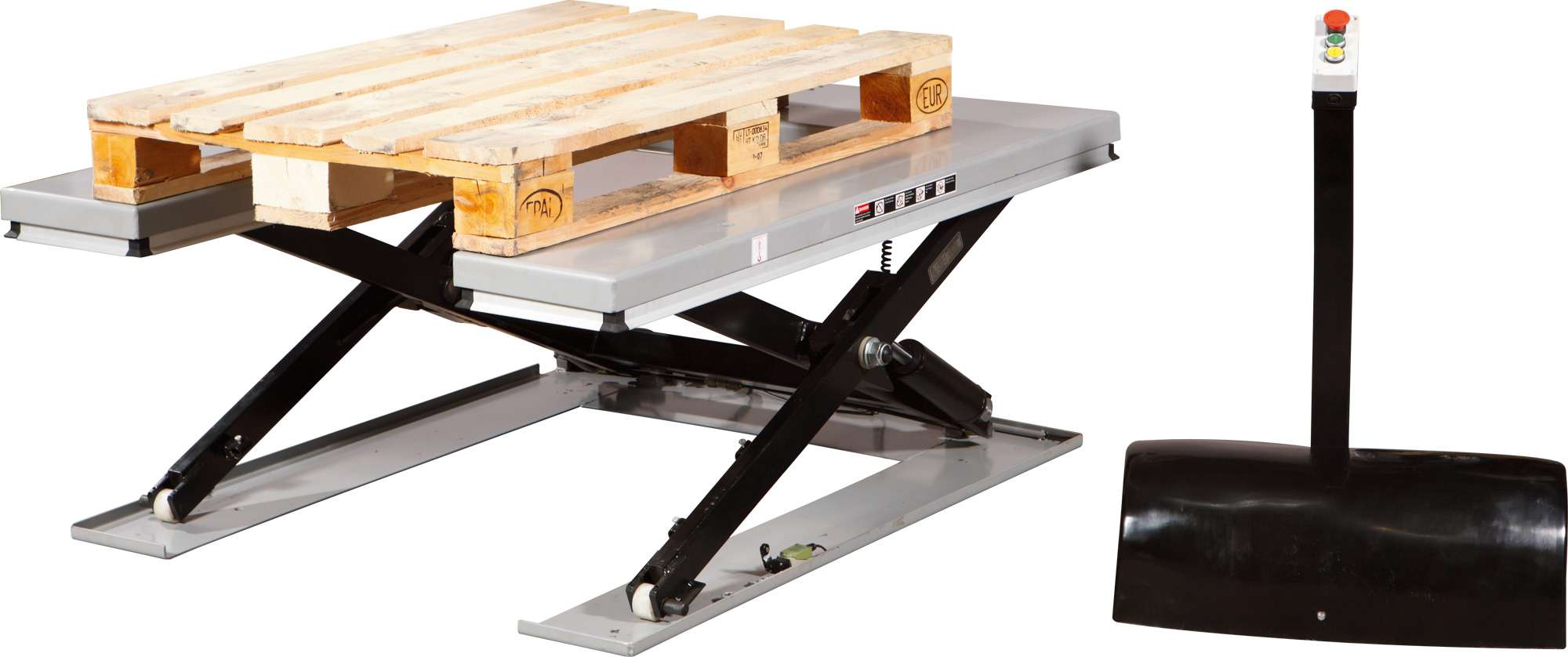

U-lyftbord med låg bygghöjd, 1000-1500 kg

U-lyftbord med låg bygghöjd för effektiv pallhantering

När en lastad pall ska packas, monteras eller tömmas behöver arbetshöjden kunna anpassas efter uppgiften. Ett U-lyftbord lyfter pallen från golvnivå till en mer lämplig arbetshöjd och gör den lättare att komma åt. Den U-formade plattformen är särskilt avsedd för hantering av EUR-pallar med pallyftare, även kallad gaffelvagn. Lösningen passar därför arbetsplatser där pallar flyttas ofta mellan lager, produktion, packning och utlastning.

U-format lyftbord för lastning med pallyftare

På ett traditionellt lyftbord kan en ramp eller en inbyggnadsgrop behövas för att få upp en pall på lastytan. Ett lågbyggt lyftbord av den här typen har i stället ett öppet, U-format mittparti. Pallyftarens gafflar körs in i öppningen och pallen lämnas direkt på bordets lastyta när gafflarna sänks och dras ut.

Den invändiga bredden i öppningen är 590 mm. Kontrollera därför pallyftarens gaffelmått innan modellen väljs. När måtten passar kan pallhanteringen utföras utan separat uppkörningsramp och utan att en grop behöver göras i golvet. Det ger en rak och enkel arbetsgång från intern transport till höjdjustering.

Låg bygghöjd utan ramp eller inbyggnadsgrop

Modell U-NP81001 har en lägsta höjd på 85 mm och modell U-NP81500 en lägsta höjd på 105 mm. Den låga starthöjden gör att bordet kan installeras direkt på golvet. Arbetsplatsen behöver alltså inte förses med ramp, grop eller annan nedsänkning för den angivna användningen med pallyftare.

Ett U-lyftbord med låg bygghöjd är praktiskt när installationen ska hållas enkel eller när golvet inte ska byggas om. Placeringen kan planeras utifrån pallflödet, bordets yttermått och tillgången till en lämplig 3-fasanslutning.

Ergonomisk höjd vid arbete med pallar

Vid manuell pallhantering förändras arbetshöjden när gods läggs på eller tas bort. Utan höjdjustering kan personalen behöva böja sig långt ned mot pallen eller lyfta från en låg nivå. Med ett U-format lyftbord kan pallen höjas stegvis till den nivå som passar arbetsmomentet.

Det underlättar arbetet vid plockning, packning, montering, service samt lastning och lossning av gods. När arbetsnivån kan anpassas minskar behovet av onödiga böj- och lyftrörelser. Bordets maximala lyfthöjd är 860 mm för båda modellerna.

Enkelsaxkonstruktion och stabil lastyta av stål

Detta lågprofillyftbord är utfört som ett enkelsaxbord med konstruktion av stålplåt. Den U-formade lastytan tar emot pallen på båda sidor om öppningen, medan saxmekanismen höjer och sänker bordet. Saxlyftbordets konstruktion är avsedd för återkommande pallhantering i krävande miljöer som lager, industrilokaler, fabriker och serviceverkstäder.

Elanslutning, hydraulik och säkerhet

Båda modellerna har kabel för 3-fasanslutning, 380 V/16 A. U-NP81001 har en lyftmotor på 1,1 kW och U-NP81500 en lyftmotor på 1,5 kW. Styrningen arbetar med låg spänning under 24 V och systemet har överlastskydd.

Hydraulenheten är åtkomlig för underhåll. Vid service kan den mekaniska servicestöttan användas för att låsa bordet säkert. U-lyftborden uppfyller standarden EN 1570-1 samt ANSI/ASME-normerna. Följ alltid arbetsplatsens säkerhetsrutiner och produktens bruksanvisning vid installation, användning och underhåll.

Modeller och tekniska uppgifter
